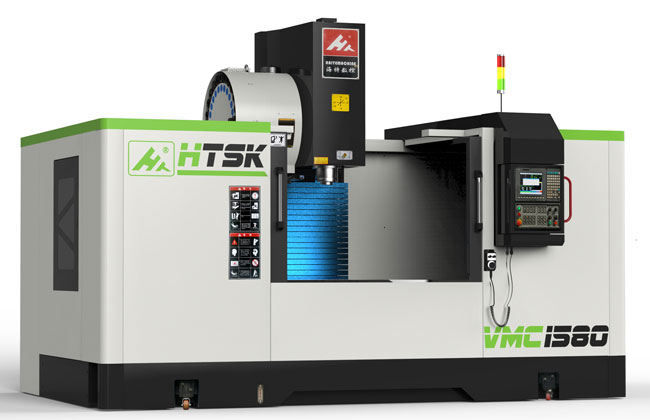

HVS1580立式加工中心结构

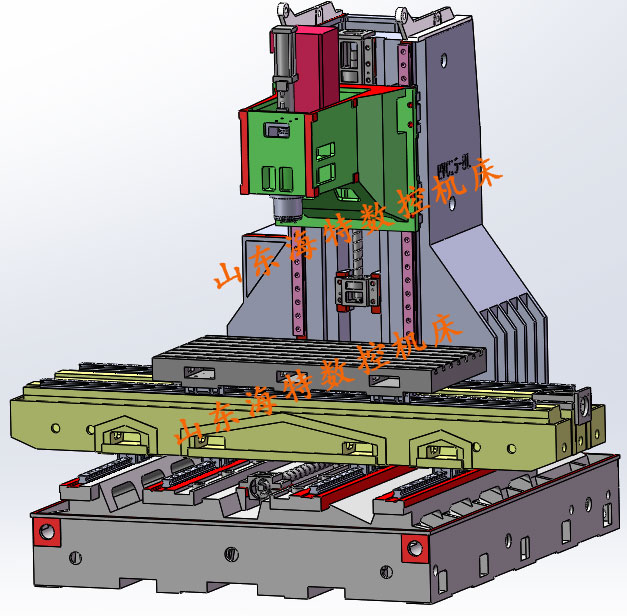

1.机床机体采用独创的三维变径设计经有限元分析,结构得到最大程度的优化。使机体即稳定可靠又能防止机体变形提高使用寿命。
2.独创的三维变径设计,有效解决分散机体内应力。防止机体变形。
3.复合型工作台设计,可减少线轨滑座的固定螺栓对工作台的精度影响。并最大限度的提高了工作台的刚性。
4.X轴采用两条滚柱重载强力线轨,六滑座设计,大大增加了滑座与线轨的的接触面积。最大限度的增加了强力与高速切削时候的刚性以及减少了切削的震动。
5.Y轴采用四条滚柱重载强力线轨,八滑座设计。四条线轨的机体接触面与丝杆轴承座的接触面,通过高精度数控导轨磨床一次精加工定位成型,并且安装时通过激光自准仪器的不断的校准。解决与克服了多条线轨安装时产生的精度不高与故障率较高的问题。
6.Z轴采用两条滚柱重载强力线轨,四滑座设计,滑座的大小与宽度加大设计,有效增加的线轨与滑座的接触面积。Z轴的立柱采用“宝塔型堆积式”结构,可吸收环节重切削与高速切削的时候的冲击力。防止震动提供刚性。特别突出刚性攻丝与镗孔的优越性。
7.预配型锁紧螺母设计。滚珠丝杆两端锁紧螺母为预配结构,保证锁紧螺母与端面的面接触。减少丝杆热膨胀带来的精度变化。
8.采用我们独创的主动式润滑系统,由数控系统直接控制油泵出油,真正做到了按需注油,并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏,提高机床的使用寿命。
![HVS1580立式加工中心](/uploads/allimg/190313/1-1Z31314442E44.jpg)
HVS1580立式加工中心参数
HVS1580加工中心 |
規 格 |
工作臺規格(長×寬) |
1600×800mm |
工作臺最大載重 |
1000 kg |
X、軸座標行程 |
1500 |
Y、軸座標行程 |
800 |
Z軸座標行程 |
700mm |
主軸中心線到立柱正面導軌距離 |
875 mm |
主軸端面至工作臺上平面距離 |
100~700mm |
X、Y、Z切削進給量 |
1~6000 mm/min |
X、Y快速進給速度 |
24m/min |
Z快速進給速度 |
22m/min |
主軸轉速範圍 |
50~6000 r/min |
主軸錐孔 |
BT50 |
主軸電機 |
15KW |
Z軸伺服電機 |
4.2kw |
XY軸伺服電機 |
4.2kw |
工作臺T型槽(槽數×槽寬×槽距) |
5/18/120mm 臺面淬火 |
重複定位精度 |
300mm/+ 0.003mm |
定位精度 |
300mm/+0.005mm |
使用源氣壓力 |
0.6-0.8 MPa |
機床輪廓尺寸(L×W×H) |
4650x2450x3200mm |
機床重量 |
16000 kg |
