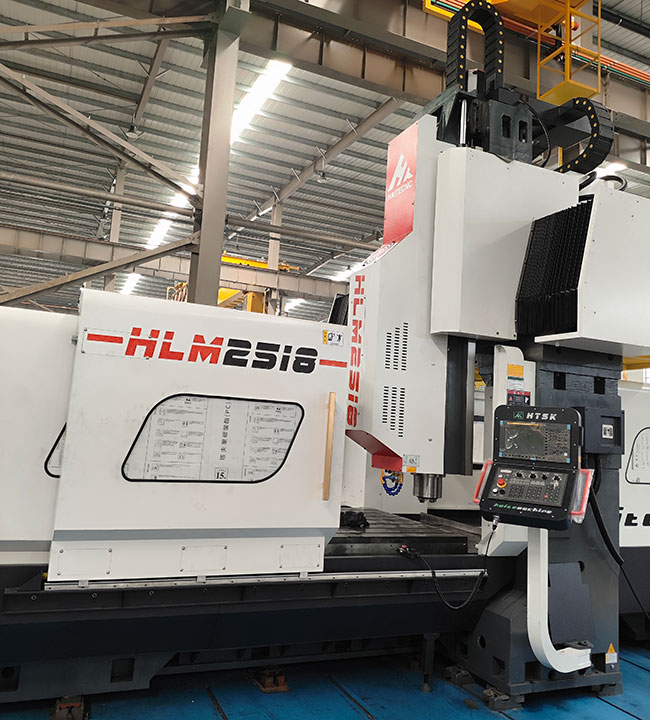

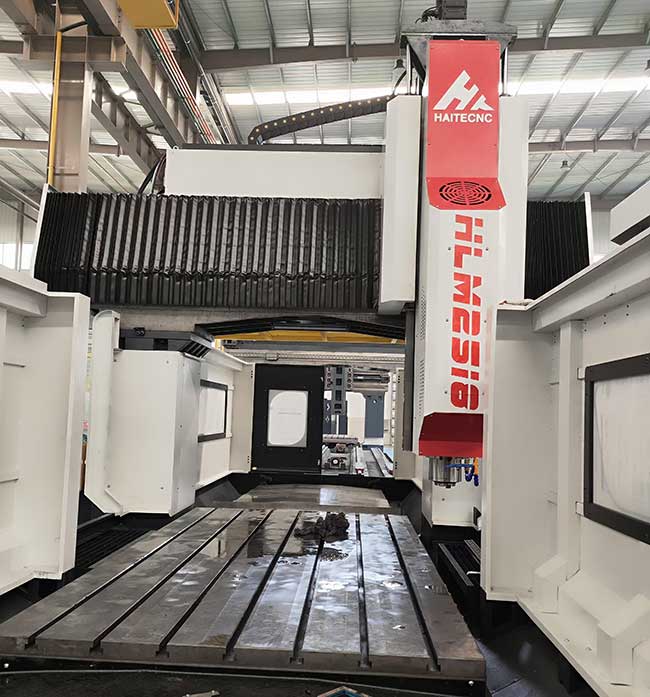

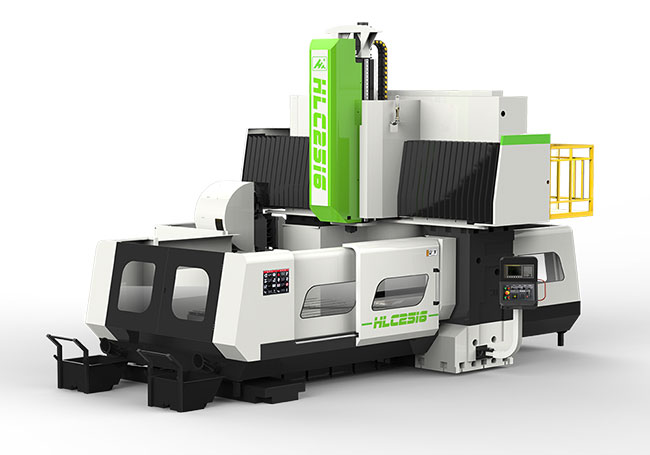

山东海特龙门加工中心结构:
1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构,结构为三维变径优化处理,减轻了机床强力切削时的震动、使机床刚性提高。
横梁采用梯形式设计,刚性强结构好适合强力切削 。
3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨(X轴4线轨),Z轴为硬轨,固定面采用超高频淬火工艺处理经过精密磨削;滑动面采用高强度耐磨材塑带镶贴处理。
XK3018龙门加工中心技术参数:
XK3018
|
|
TRAVELS行程
|
X-axis travel X轴行程
|
mm
|
3000
|
Y-axis travel Y轴行程
|
mm
|
1800
|
Z-axis travel Z轴行程
|
mm
|
1000
|
TABLE工作台
|
Length长度
|
mm
|
3000
|
Width宽度
|
mm
|
1400
|
Max Weight Table工作台*大载重
|
kg
|
5000
|
T-SLOT T型槽
|
T-SLOT Width槽宽
|
mm
|
22
|
Number of T-Slots槽数
|
|
7
|
Center Distance槽距
|
mm
|
185
|
ACCURACY精度
|
Positioning定位精度
|
mm
|
300/±0.005
|
Repeatability重复定位精度
|
mm
|
300/±0.003
|
SPINDLE主轴
|
Taper Size锥度标准
|
|
BT50
|
Speed*高转速
|
rpm
|
50-4000/50-6000
|
Drive System主轴传动系统
|
|
大扭力齿形带
可配齿轮减速器
|
Spindle Motor Power (cont./30min)主轴功率
|
kw
|
18.5
|
AXES轴
|
Ballscrew dia XYZ丝杆直径XYZ
|
mm
|
63/63/50
|
Rapid feed rate快速移动
|
m/min
|
12/12/10
|
Drive System-X/Y/Z 3轴驱动系统
|
|
同轴直接驱动
|
GENERAL其他
|
主轴中心至Z轴导轨距离
|
mm
|
165
|
主轴端面至工作台面距离
|
mm
|
150-950
|
龙门*大宽度
|
mm
|
1800
|
机床尺寸(长X宽X高)
|
mm
|
9000x3650x3900
|
Machine Weight机床净重
|
kg
|
28000
|
|
标准配置
日本发那科系统台湾丝杠 日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
台湾新代系统 北京凯恩帝系统 西门子828D 840D 可根据客户要求专业设计开发数控设备及加工中心
XK3018龙门加工中心优势:
机床横梁、立柱、底座、滑枕、滑架、工作台为具有良好吸震性和精度保持性,均采用高强度铸铁材料铸造成形。主轴组件利用动态平衡校正设备,直接校正主轴动态平衡,避免主轴在高转速运转时产生共振现象,以确保*佳的加工精度。主轴采用智能控制恒温冷却系统,分别对主轴前轴承、主轴后轴承等进行强制恒温冷却,控制主轴滑枕部分的温升,抑制主轴的热变形。三个进给坐标中,各坐标轴全部采用高精度圆柱滚子直线滚动导轨,X、Y、Z轴均采用数字式交流伺服系统,可实现坐标轴联动加工,可进行直线和圆弧插补等操作,零件在工作台上一次装夹后可自动完成铣、镗、钻、扩、攻丝、曲面等多种工序的加工。
